多層大跨工業廠房預制雙T板樓蓋與現澆樓蓋方案經濟性比較



發布時間:2025-03-24    字號:【

 一、前言

多層工業廠房由于使用功能的要求,往往采用15m以上較大的柱網。大跨混凝土結構廠房樓蓋傳統的做法較多采用現澆預應力混凝土梁板結構,近年來隨著雙T板的推廣應用,成本大幅降低,在大跨度樓蓋與屋蓋中得到越來越多的應用。



為了更加準確了解兩種方案的經濟性,本文結合具體工程案例進行對其優、缺點和經濟性進行比較分析。



圖片



二、預制雙T板樓蓋與現澆樓蓋的優缺點

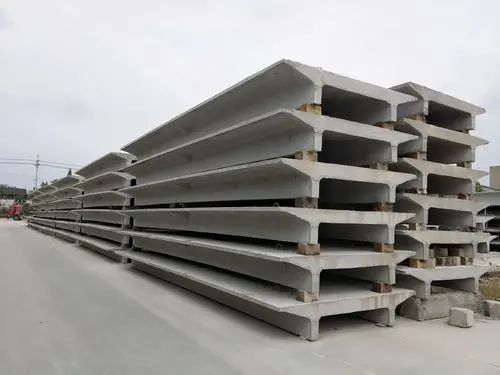

01 雙T板的優缺點



(1)雙T板適用跨度較大廠房,免去現場支模、澆筑混凝土等環節,施工方便,工期短,經濟性好;



(2)預應力雙T板因板跨度大,且拼接嵌縫較多,使用久了易出現裂縫;產品尺寸型號較為固定,柱網受到一定的限值。



圖片

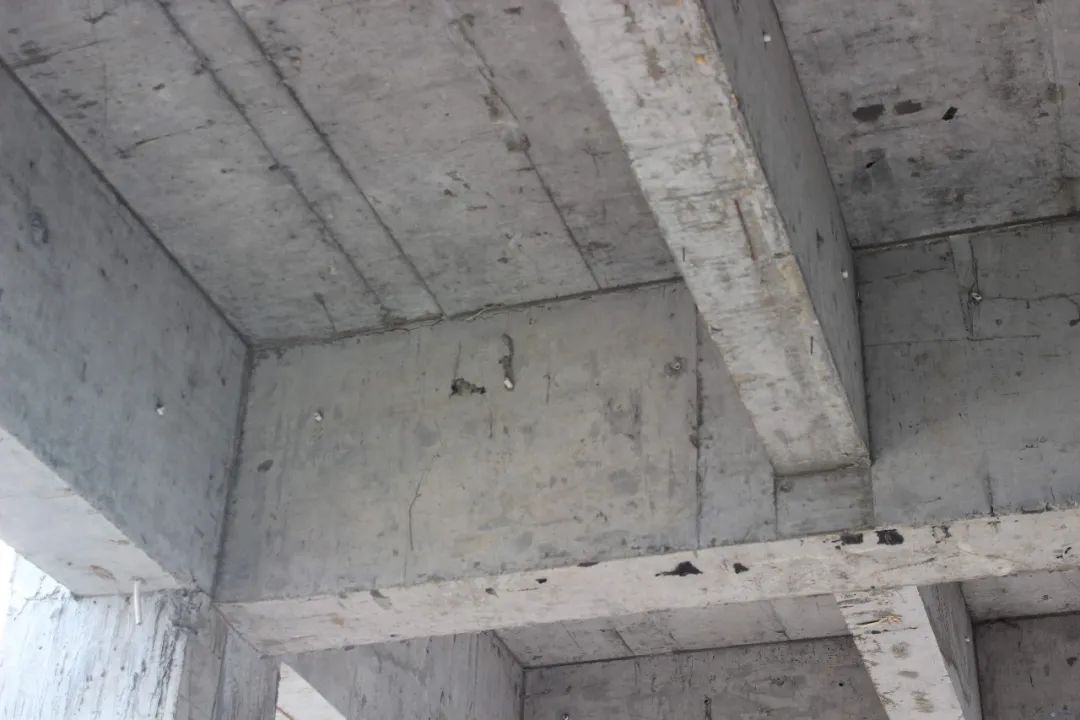

02 預應力梁現澆混凝土梁板的優缺點



(1)預應力現澆結構適用大跨、重載的工業廠房及倉庫,采用預應力能有效降低梁的高度,并承受更大的荷載,而且具有更好的抗裂性能。



(2)預應力現澆樓蓋整體性好,不容易開裂,耐久性好。目前市場運用廣泛、技術成熟。



(3)施工工期較預制要長,現場施工對環境影響較大。



圖片



三、兩種大跨度樓蓋方案概述

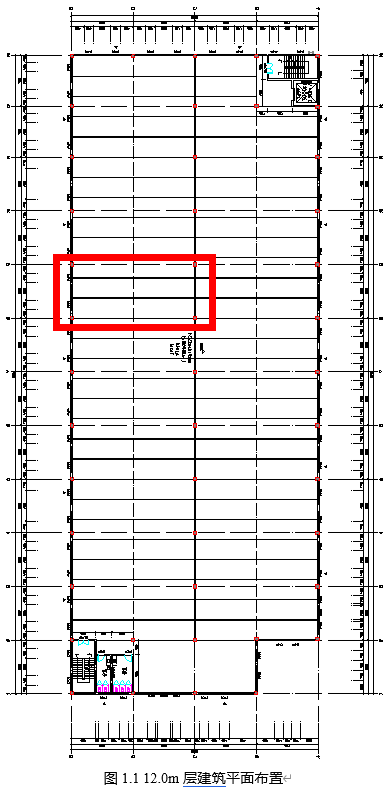

廠房為兩層,首層頂樓蓋為混凝土結構,二層頂樓蓋為輕鋼結構。首層樓蓋方案采用18.4×8m大跨度柱網,相對標高12.0m,縱向?yàn)?2個8m跨,橫向?yàn)?8.4m雙跨(圖1.1),活載取值為6kN/m2,現考慮對預制雙T板和現澆預應力梁+普通混凝土板方案,對其進行技術與經濟性進行對比。



圖片


四、兩種結構設計方案

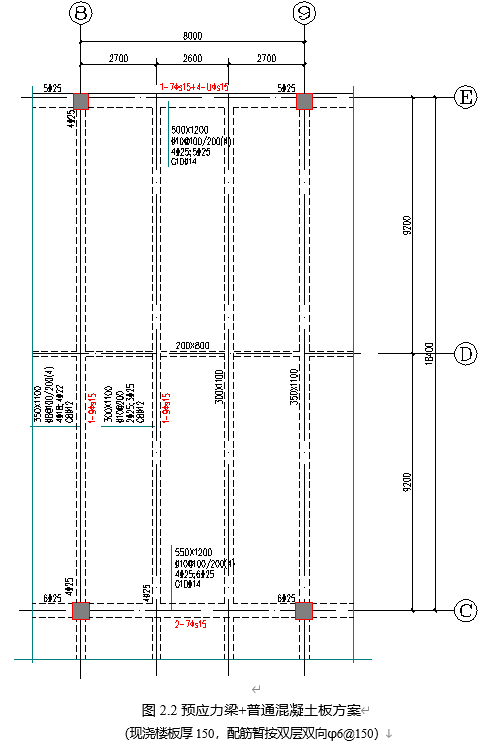

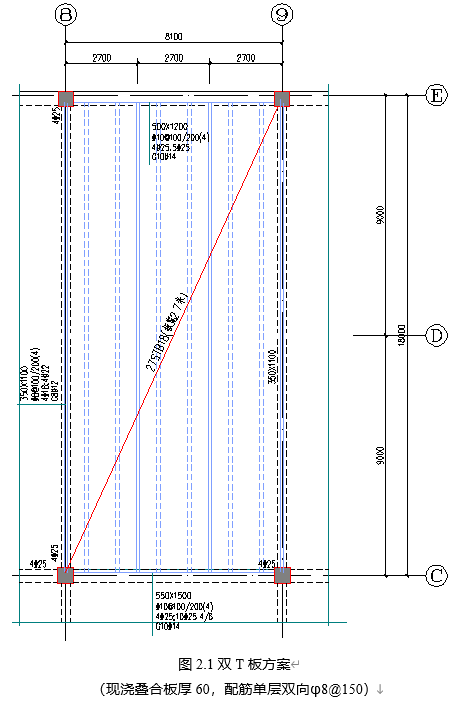

取圖1.1紅框的基本單元,兩種方案布置如圖2.1、2.2所示。





圖片



圖片



五、經濟性對比分析



01 說明



(1)如果采用預應力梁+普通混凝土板方案,柱網按目前方案(圖2.1)。



(2)如果采用預應力雙T板方案,為適應雙T板的模數,柱網縱向軸線距離宜改為8.1m,采用寬度2.7m的雙T板;橫向宜改為18m(圖2.2)。



(3)考慮到無論采用哪種方案,兩種方案的結構傳力體系基本相同,雙向框架梁、豎向框架柱截面尺寸和配筋基本接近,造價可認為相同。



比較對象為:



(1)方案1:預應力梁+普通混凝土板現澆方案的橫向次梁+樓板;



(2)方案2:橫向預應力雙T板+板面疊合板。



02 材料取費原則



  • 依據市場平均取費標準,各材料綜合費用取值如下:

  • 普通鋼筋含稅綜合單價7000元/噸;預應力施工費用15000元/噸;

  • C35、C40混凝土含稅綜合單價650元/m3;

  • 模板含稅綜合單價95元/m2;

  • 雙T板單價450元/m2;吊裝費和填縫費用80元/m2。

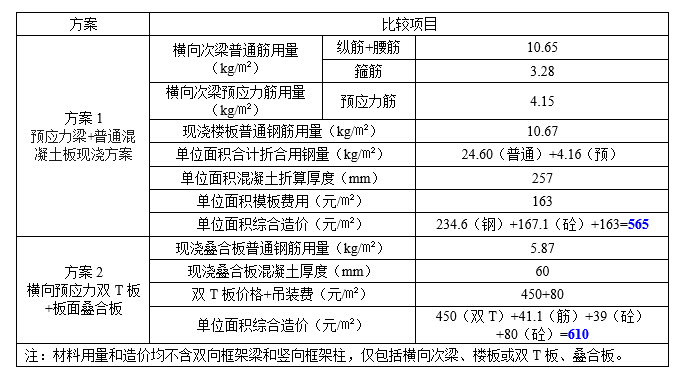

03 主材含量分析及造價分析



圖片



04 經濟性比較



(1)方案1:預應力梁+普通混凝土板現澆方案的橫向次梁+樓板。包括鋼筋、混凝土、模板、預應力筋等全部費用在內的綜合造價為565元/㎡。



(2)方案2:橫向預應力雙T板+板面疊合板。包括雙T板、吊裝費、填縫費、疊合層鋼筋和混凝土等全部費用在內的綜合造價為610元/㎡。



(3)二者造價相差僅50元/㎡,相對于工程總造價而言很小,而且綜合造價還受到其他諸多施工因素的影響,可以認為單純從經濟性方面考慮,二者基本持平。
